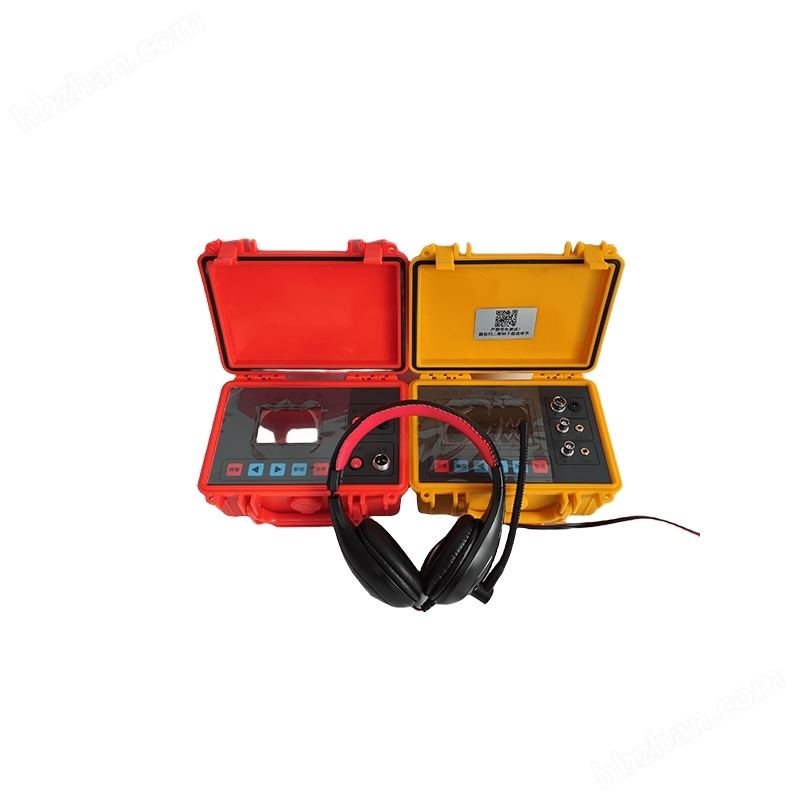

智能式觸摸屏顯示電纜故障測試儀

主要特點：

1、功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置

2、測試精度高。儀器采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練。

3、具有波開及參數存儲、調出功能。采用非易失性器件，關機后波形、數據不易失。

4、具有雙蹤顯示功能。可將故障電纜的測試波形與正常波形進行對比，有利于對故障的進一步判斷。

5、具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。

6、控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下。

7、可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。

8、具有打印功能。將測試的結果打印存檔。

產品簡介：

電纜故障測試系統 有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，就會造成通信和電力的中斷，如不能及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。采用了多種故障探測方式，應用當代的電子技術成果，采用計算機及特殊性電子技術，通過結合公司常久研制電纜測試儀的成功經驗而推出的智能化，功能全的新一代高科技產品。

智能式觸摸屏顯示電纜故障測試儀

系統組成

1.電纜故障測試儀主機

2.電纜路徑及故障定點儀

3.電纜故障一體化高壓發生器

4.電纜識別儀

5.高壓電纜安全刺扎器

6.高壓設備:電流取樣器、電纜故障一體化高壓發生器、脈沖電容器、成套測試線等。

電纜故障測試儀是一套綜合性的設備。用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。還可以測試電纜路徑、埋深，以及電波測速，核定電纜長度等，并可建立電纜檔案以便日常維護管理。

該儀器采用多種探測方式，應用當代的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。

技術參數

1.測試距離不小于10公里。

2.故障點定位誤差小于0.5米。

3.電纜路徑探測不小于10公里。

4.主機初測誤差小于2%。

5.主機電源:AC 220V 50HZ ±10%

6.主機體積:350×250×220(毫米)

7.主機重量:5千克

8.定點儀電源:DC 9V

9.定點儀體積:170×135×60(毫米) (不含探頭、耳機)

10.定點儀重量:0.5千克(不含探頭、耳機)
