1000A 大電流發生器裝置

使用方法及注意事項：

1、儀器必須有良好接地。

2、接通電源，打開開關，紅色指示燈亮，此時升流器等待升流。

3、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流。

4、試驗過程中，一旦發現不正?，F(xiàn)象，應立即切斷電源，查明原因后再進行試驗。

5、試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。

1000A 大電流發生器

裝置結構

是根據電力部門和工礦企業在電氣設備試驗各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的設備

使用方法

1、 按電氣原理圖接好工作線路，變壓器外殼，操作臺等必須良好接地。

2、 通電源，操作臺上的綠色指示燈亮，按下起動按鈕，紅色指示燈亮，此時升流器等待升流。

3、 順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串聯一標準電流表。

4、 試驗過程中，一旦發現不正常的現象，應立即切斷電源，查明原因后，再進行試驗。

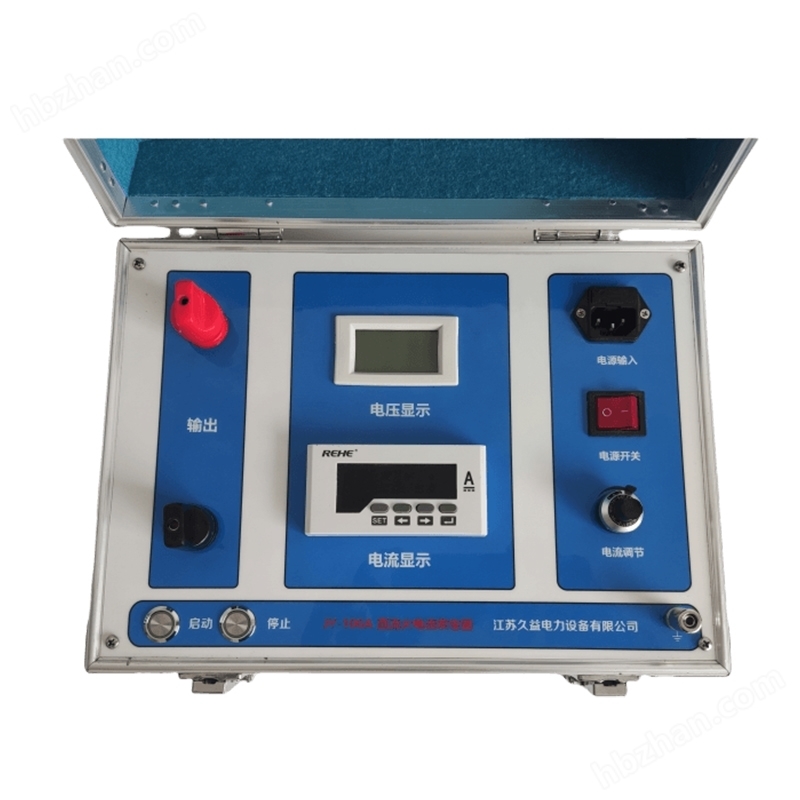

面板及功能

1．大電流輸出端子

2．電源指示信號燈

3．電源輸入接線柱：AC：220V電源由此輸入。

4．接地接線柱，為使用安全，使用的·應將此接線柱接地

5．4．1／2 LCD數字顯示電流表。

6．電流輸出按鈕，按下此按鈕，大電流輸出，輸出指示燈亮。

7．電流切除按鈕，按下此按鈕，大電流切除，輸出指示燈滅。

8．大電流調節旋鈕。

9．電流表檢定調整孔，在需要對表計進行計量檢定時用，在檢定時，只要將孔的園封貼挑起，便可用小型的一字起或鐘表起子進行調整，調整后將園封貼復原。
