唐雪陽

安科瑞電氣股份有限公司 上海嘉定  201801

一、中性線的簡單定義

中性線（N線）是三相四線制配電系統里，連接電源中性點和負載中性點的導線，核心作用有兩個：一是平衡三相電壓，讓各相電壓穩定在220V，保障家電、充電樁等單相設備正常工作；二是為單相負載形成供電回路，比如居民用電、照明設備都需要通過相線和中性線才能通電。

二、中性線異常的主要危害

設備損毀：中性線斷裂、接觸不良會導致三相電壓失衡，部分設備端電壓驟升（最高到380V），直接燒毀充電樁、空調、冰箱等電器。

引發火災：中性線過流、過熱會讓導線絕緣層老化熔化，引燃周邊易燃物，這是電氣火災的重要誘因之一。

觸電風險：中性線接地故障（如與保護地線混接）會使設備外殼帶電，漏電保護器可能失效，增加人員觸電概率。

系統故障：在光伏、儲能、充電樁等新能源場景中，中性線異常會導致逆變器、儲能變流器等設備停機，甚至損壞核心模塊。

三、ANSNP：不僅僅是“治電流”，更是“防火災”

ANSNP中線安防保護器具備多重治理能力，從根本上解決中性線過流問題：

?治理3N次諧波，抑制中性線諧波電流；

?補償三相不平衡，優化系統運行狀態；

?實時監測N線電流，支持手機APP遠程操控；

?具備節能功能，降低線損，提升系統能效；

?支持壁掛/整柜安裝，靈活適配各類場景。

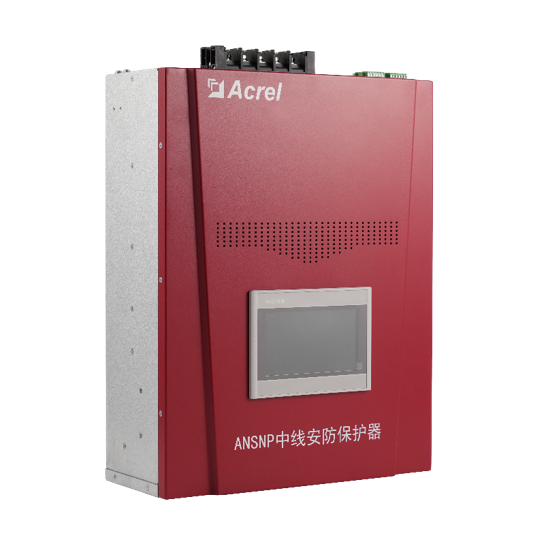

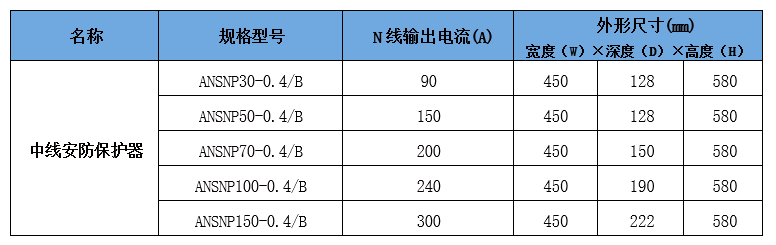

四、產品外觀及尺寸

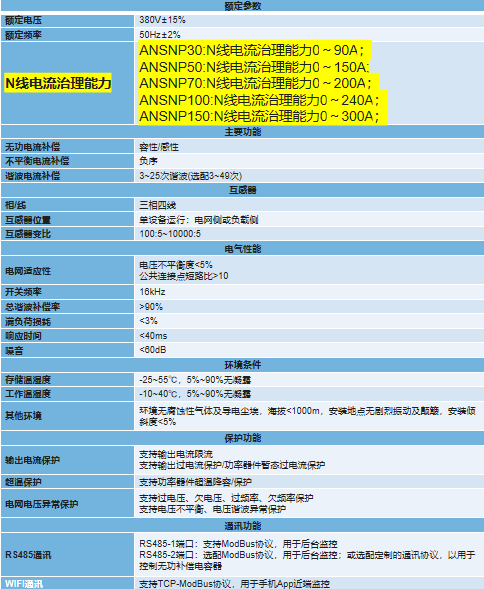

五、技術參數

六、真實案例：ANSNP在實際場景中的表現

案例1：江蘇某制造企業

現場因LED照明和調功設備產生大量3次諧波，N線電流高達480A。安裝一臺ANSNP100后，3次諧波電流從109.86A降至3.95A，補償率超過97%，線纜溫度顯著下降，設備運行穩定。

案例2：上海某商場店鋪

商鋪N線電流達19.4A，經ANSNP30治理后降至2.9A，遠低于5A的安全閾值，商場安全管理要求。

案例3：泰州新能源企業

泰州某新能源公司，前期由于末端配電箱N線電流過大，導致配電室N排燒壞，發生電氣火災事故，現場末端配電箱12臺，對其進行終端電氣綜合治理。加裝ANSNP150后，N線電流從181A降至8A，補償率達95.58%，系統安全性大幅提升。

七、適用場景廣泛，終端治理全覆蓋

ANSNP系列已廣泛應用于：

商業綜合體、LED大屏、舞臺燈光系統、醫院手術室、影像科室、精密實驗室、數據中心、通信機房、工廠車間、充電站、污水處理廠、體育場館、學校、科研機構等
