衡翼動態彎曲測試設備執行GB/T 17554.1-2025是新發布的卡及身份識別安全設備測試方法國家標準，執行雙向扭轉測試。2025年9月1日正式實施，替代2006版標準。

本儀器針對性IC卡在國標GB/T16649.1，GB/T 17554.1-2025國標GB/T-17554.1-2006及ISO10373和ISO7816-1998國際標準等試驗標準中的彎曲、扭矩的試驗; 符合以上標準，用于檢測磁條卡，IC芯片卡，智能卡、交通卡、醫療卡、社保卡、集成電路卡等卡的彎曲和扭曲性能測試。

衡翼動態彎曲測試設備測試的目的是確定由于對卡測試樣品重復施加扭曲應力而對其產生的任何不利的機械或功能影響。

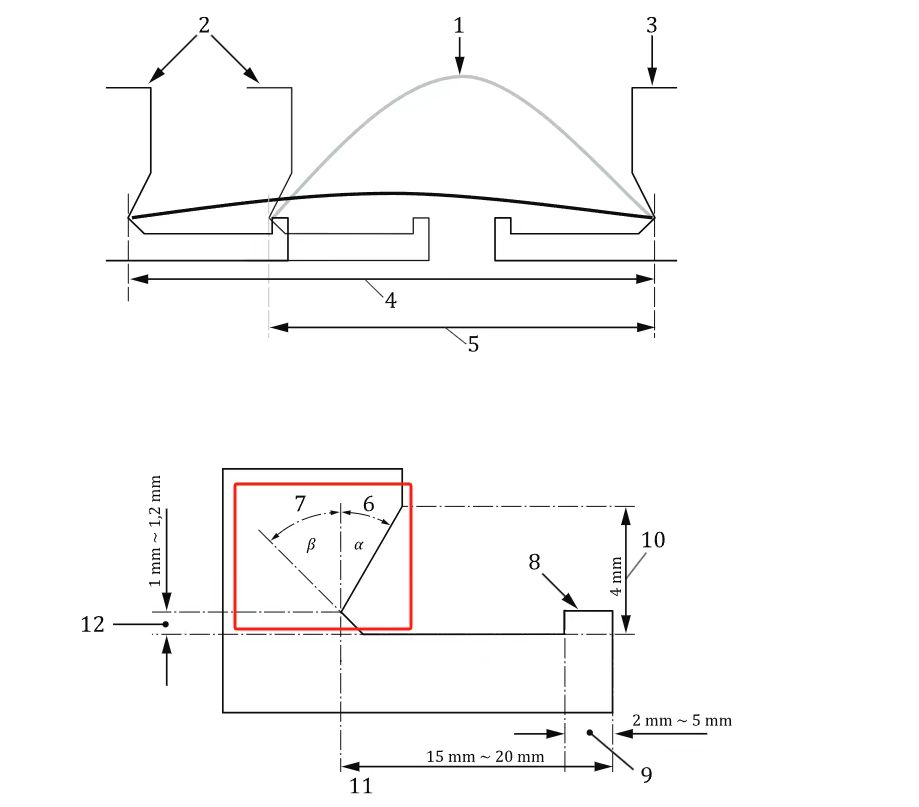

衡翼動態彎曲測試設備測試原理：將樣品卡放在衡翼動態彎扭曲試驗機的鉗口之間，定位使得彎曲圍繞軸A ,諾卡有觸點，則應首先將觸點置于上面。采用基礎標準提定的彎曲總數的四分之一，若沒有指定這樣的數字，則采用250次彎曲，重新定卡，使卡的另一面位于上方，但彎曲仍然圍繞軸A.采用與之前相同次數的彎曲。

重新定卡并重置試驗機，使卡的原始面朝上，但彎曲圍繞軸B，若卡有觸點，則它應位于此面，即觸點位于上面。重新定卡，使卡的另一面位于上方，但彎曲仍然圍繞軸B . 采用與之前相同次數的彎曲。

兩組彎曲這間的時間，以及一組彎曲和完成卡的可測試功能測試的時間應不超過1h.

衡翼扭曲測試原理：將測試卡放置在衡翼上，使其松動地固定在兩個導軌的凹槽中，調整距離d，使卡的短邊可相對于中間位置旋轉±α的角度，將測試頻率設置為0.5 Hz，將旋轉角α置為15°±1°，并執行基礎標準所規定的扭曲循環次數， 如果未規定，則執行1000次扭曲循環。在測試開始和結束時檢查卡的可測試功能。也可以在測試期間，在基礎標準規定的扭曲循環次數的 四分之一之后進行檢查。

技術參數：

型號：HY(IC)

測試速度：彎曲 扭曲30r/min及0.5Hz

測試周期：1~9999次

扭曲度 ：±15°±1° 雙向d=86 mm

正反向各15°，總扭曲角度30°

長邊大位移量為20mm(+0.00mm,-1 mm)

長邊小位移量為2mm±0.50mm，

短邊大位移量為10mm(+0.00mm,-1 mm)

長邊小位移量為1mm±0.50mm，

長邊彎曲工位數：5工位

短邊彎曲工位數：5工位

雙向扭轉工位數：5工位

外形尺寸：L745 X W380 X H300

儀器重量：70kg

電 壓：AC220V±5%

功 率：35W
